OMTD gündüz şeffaflığını ve gece aydınlatmasını nasıl sağlıyor?

Genel bakış: prensip ve katmanlı yapı

OMTD, güç verilmediğinde etkili bir şekilde optik olarak nötr olan ve sürüldüğünde görünür bir ışık haritalama yüzeyi haline gelen bir film üretmek için desenli litografik elektrotları sıvı kristal (LC) katmanlarla birleştirir. Çekirdek yığını tipik olarak berrak bir alt tabaka, şeffaf iletken izler, litografi ile üretilen desenli bir piksel elektrot katmanı, kontrollü kalınlıkta bir sıvı kristal hücre ve ince bir koruyucu kapsülleyici içerir. Her öğe, boşta (gündüz) durumda saçılmayı, yansımayı ve renk tonunu en aza indirecek şekilde optimize edilirken gece etkinleştirildiğinde yüksek kontrast ve parlaklık sağlar.

Gündüz şeffaflığı nasıl sağlanır?

Gündüz görünmezliği, optik eşleştirme ve LC hizalamanın sonucudur. Anahtar mekanizmalar şunlardır:

• İndeks eşleştirme — alt tabaka malzemeleri ve yapıştırıcılar, kırılma indisleri, tahrik edilmemiş durumdaki LC ve kapsülleyici ile yakından eşleşecek şekilde seçilir, böylece Fresnel yansımaları ve saçılımı azalır.
• Homeotropik veya düzlemsel LC hizalaması - LC molekülleri önceden hizalanır (ovuşturulmuş poliimid veya foto hizalama yoluyla), böylece iletilen ışık minimum çift kırılma ile geçerek netliği korur.
• Ultra ince hücre aralığı — kontrollü nano ila mikron ölçekli hücre aralığı, faz gecikmesini azaltır ve filmi görünür dalga boylarında optik olarak nötr tutar.
• Şeffaf elektrotlar ve minimum metalizasyon — desenli elektrotlar, yüksek şeffaflığa ve göz ardı edilebilir görsel ayak izine sahip ITO, ultra ince metal ağlar veya iletken polimerler kullanır.

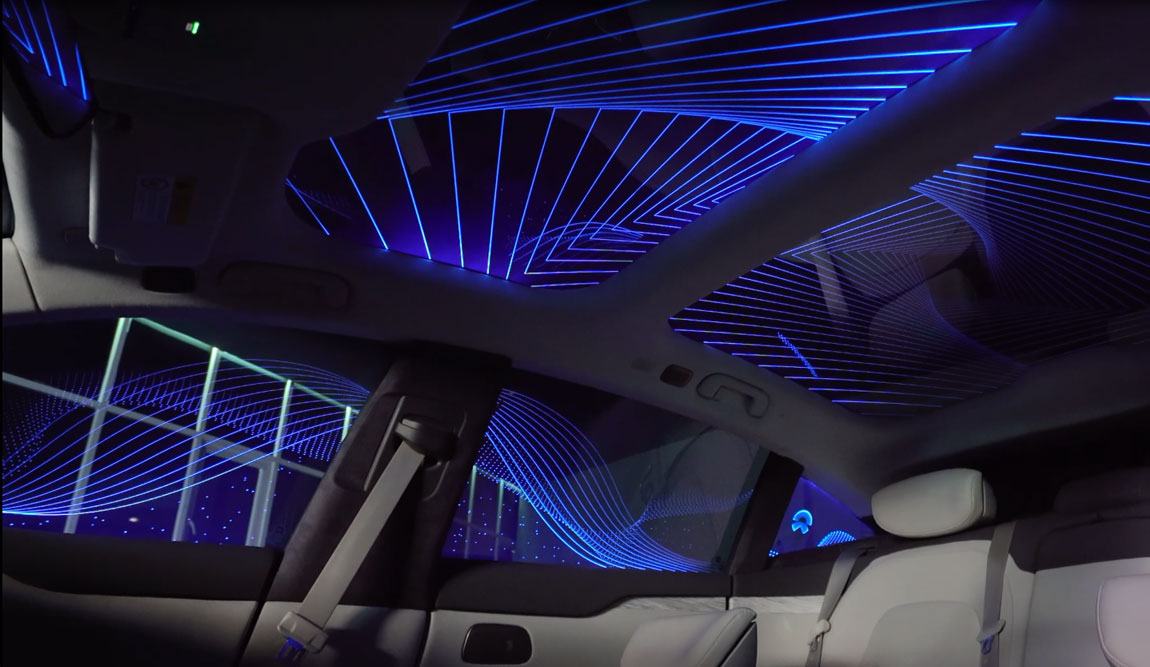

Gece aydınlatması ve haritalama nasıl çalışır?

Geceleri OMTD filmi aktif bir optik eleman haline gelir. Aydınlatma, LC durumunu değiştiren veya özel ışık kaynaklarından enjekte edilen ışığı modüle eden voltaj dalga biçimlerine sahip piksel bölgelerinin çalıştırılmasıyla üretilir. İki pratik yaklaşım yaygın olarak kullanılmaktadır:

• Arka/kenar aydınlatmalı aktarıcı mod — LED'ler (kenar aydınlatmalı veya laminatın arkasında), tahrik edilen LC piksellerinden geçen ışık sağlar; voltaj, geçişe izin vermek veya geçişi engellemek için LC yönünü değiştirerek görünür desenler oluşturur.
• Saçılma/yansıtıcı mod — yönlendirilen pikseller, LC'yi saçılma durumuna geçirir (veya mikro yapıları değiştirir), böylece ortamdaki veya enjekte edilen ışık gözlemcilere doğru dağıtılır ve yoğun arka ışık olmadan parlak haritalanmış alanlar oluşturulur.

Desen oluşturma, litografik olarak tanımlanmış elektrot ızgarası tarafından gerçekleştirilir. Bir mikro denetleyici veya araç ana ünitesi, gri tonlamalı, basit animasyon veya yüksek kontrastlı logolar elde etmek için piksel başına voltaj uygulayan sürücü elektroniğine raster veya vektör komutları iletir. Parlaklık, LED sürücü akımı ve darbe genişliği modülasyonuyla kontrol edilir; görünür keskinlik piksel aralığına ve izleme mesafesine bağlıdır.

Otomotiv camına entegrasyon

Film entegrasyonu seçenekleri performansı ve sürdürülebilirliği etkiler:

• Cam katlar arasına lamine edilmiş — film, lamine ara katmanın (PVB/SGP) içine yerleştirilir. Bu, ön camlar ve sabit pencereler için uygun mekanik koruma, en iyi optik bütünlüğü ve kalıcılığı sunar.
• İç cam üzerine yapıştırıcı ile güçlendirme — değiştirilebilirliğin istendiği durumlarda açılır tavanlar veya arka camlar için uygundur; optik performans yapışkan indeksine ve kabarcık kontrolüne bağlıdır.
• Kenarları sızdırmaz modüller — film, entegre LED'ler ve konektörler içeren değiştirilebilir bir kasete dönüştürülerek servisi basitleştirir ancak küçük bir çerçeve ekler.

Elektrik ve kontrol hususları

OMTD, düşük voltajlı sürücülere ve dijital kontrol arayüzüne ihtiyaç duyar. Tipik unsurlar:

• Kablo demeti karmaşıklığını azaltmak için piksel voltajlarını çoğullama ile besleyen/altan sürücü ASIC'leri.
• LED dizileri ve sürücü rayları için DC-DC dönüşümüyle araç CAN/12V sistemine bağlı güç yönetimi.
• İçerik ve parlaklık planlaması için CAN, LIN veya özel seri (SPI/I2C) aracılığıyla iletişim; güvenlik kilitleri (örneğin belirli sürüş modlarında devre dışı bırakma) önemlidir.

Termal, dayanıklılık ve çevresel performans

Pratik dağıtım aşırı sıcaklıklara, UV ışınlarına maruz kalmaya ve mekanik strese dikkat etmeyi gerektirir. Önerilen mühendislik uygulamaları:

• Çalışma aralıkları en az -40°C ile 85°C arasında olan LC malzemelerini ve yapıştırıcıları seçin ve termal döngüden sonra görünür bir bulanıklık olmadığını doğrulayın.
• Yıllarca güneşe maruz kalma sonucunda sararmayı veya bozulmayı önlemek için cam laminasyonda UV'ye dayanıklı kapsülleyiciler ve UV filtreleri kullanın.
• Mekanik aşınma direnci: Dış cam filmi korur, ancak mikro çizikleri önlemek için iç yüzey temizleme prosedürleri ve reçine sertliği doğrulanmalıdır.

Güvenlik, düzenlemeler ve insan faktörleri

Mevzuata uyum çok önemlidir. Birincil endişeler şunları içerir:

• Sürücünün dikkatini dağıtması — içerik kurallara uygun olmalıdır: sürücünün birincil görüş alanında hareketli veya yüksek kontrastlı animasyonlardan kaçının ve kolay devre dışı bırakma işlevi sağlayın.
• Cam standartları — lamine veya kaplamalı pencereler yine de FMVSS/CADR/UNECE cam geçirgenliği, buz çözme ve kırılma performansını karşılamalıdır.
• EMC ve EMI — sürücüler ve LED sürücüleri, araç sistemlerine müdahaleyi önlemek için otomotiv EMC sınırlarına uymalıdır.

Kişiselleştirme, piksel tasarımı ve görsel performans

Tasarım değişkenleri nihai görsel kaliteyi belirler:

• Piksel aralığı ve dolgu faktörü kontrolü keskinliği ve logoya uygunluk; yakın mesafeden görüntüleme için daha ince litografi gerekir.
• Gri tonlama, voltaj seviyeleri, LED'lerin PWM'si veya geçici renk taklidi yoluyla elde edilir; renk kapasitesi, karmaşıklığı artırabilecek çok dalga boylu ışık enjeksiyonuna veya renk filtresi katmanlarına bağlıdır.
• Uyarlanabilir parlaklık sensörleri, parlamayı önlemek ve güç tasarrufu sağlamak için gece/gündüz otomatik ölçeklendirmeye olanak tanır.

Yaşam döngüsü, bakım ve üretim hususları

Üretim ve hizmet planlaması aşağıdakileri ele almalıdır:

Saha bakımı mümkün olduğunda değiştirilebilir modülleri tercih etmelidir. Beklenen çalışma ömrü LED ve LC seçimine bağlıdır; Otomotiv sınıfı bileşenlerde ihtiyatlı bir hedef, uygun termal yönetimle 5-10 yıl veya 100 bin anahtarlama saatidir.

Mühendisler için uygulama kontrol listesi

• Litografi özelliklerini ayarlamak için gerekli piksel çözünürlüğünü ve görüntüleme mesafelerini tanımlayın.
• Doğrulanmış optik ve termal stabilite aralıklarına sahip LC malzemeleri ve yapıştırıcıları seçin.
• Araç entegrasyonunu ve EMC uyumluluğunu göz önünde bulundurarak LED enjeksiyonunu ve sürücü elektroniklerini tasarlayın.
• Laminasyon sürecini ve çevresel testleri (UV, nem, termal döngü, titreşim) planlayın.
• Güvenlik kilitlerini, kullanıcı kontrolünü ve düzenleyici incelemeyi sistem gereksinimlerine dahil edin.

Sonuç – pratik ödünleşimler

OMTD pratik bir denge sağlar: gündüzleri neredeyse görünmez optik davranış ve geceleri yüksek görünürlüklü, düşük güçlü eşlenmiş çıktı. Mühendislik değiş tokuşları piksel yoğunluğuna karşı üretilebilirliğe, kalıcılığa karşı servis kolaylığına ve parlaklığa karşı potansiyel parlamaya odaklanıyor. Başarılı bir dağıtım için malzemeleri, laminasyon yöntemini, sürücü elektroniklerini ve düzenleyici güvenlik özelliklerini tasarım döngüsünün başlarında hizalayın ve gerçek dünyadaki çevre ve insan faktörleri testleriyle doğrulayın.
