OMTD film üretiminde yaygın olarak hangi malzemeler ve kaplama teknolojileri kullanılıyor?

Optoelektronik Haritalama Şeffaf Ekran (OMTD) filmi, optik netliği hassas elektronik performansla birleştiren şeffaf ekran teknolojisinde bir atılımı temsil eder. Yapısı ve bileşimi, hem yüksek şeffaflık hem de güvenilir iletkenlik elde etmek için tasarlanmış ileri malzeme mühendisliği ve kaplama işlemlerinin sonucudur. OMTD filmiin arkasındaki malzemeleri ve kaplama teknolojilerini anlamak, onun şeffaf ekranlarda, baş üstü ekranlarda ve yeni nesil akıllı pencerelerde neden önemli bir bileşen haline geldiğini açıklamaya yardımcı olur.

1. Temel Alt Malzemeler

temeli OMTD film tipik olarak şunlardan oluşur: yüksek şeffaflığa sahip polimer yüzeyler hem mekanik stabilite hem de optik netlik sağlar. Ortak malzemeler şunları içerir:

• Polietilen Tereftalat (PET): Mükemmel optik geçirgenlik, esneklik ve maliyet verimliliği sunar. Esnek ekran uygulamalarında yaygın olarak kullanılır.
• Polikarbonat (PC): Yüksek darbe direnci ve iyi boyutsal kararlılığıyla bilinen PC alt tabakaları genellikle mekanik dayanıklılığın kritik olduğu durumlarda kullanılır.
• Polimid (PI): Termal stabilitesi ve bükülme dayanıklılığı nedeniyle yüksek sıcaklık uygulamaları ve esnek elektronikler için uygundur.
• Cam Yüzey: Sert ekranlar için ultra ince cam, üstün optik düzlük ve minimum bozulma sağlar.

Bu substratlar, optoelektronik katmanların biriktirildiği yapısal temeli oluşturur.

2. İletken Katman Malzemeleri

İletken katman, OMTD filmin işlevsel çekirdeğidir ve şeffaflıktan ödün vermeden elektrik akımı akışını sağlar. Tasarım gereksinimlerine bağlı olarak çeşitli gelişmiş malzemeler kullanılır:

• İndiyum Kalay Oksit (ITO): Esneklik ve maliyet açısından sınırlamalara sahip olmasına rağmen, mükemmel iletkenliğe ve optik performansa sahip, köklü bir şeffaf iletken oksit.
• Gümüş Nanoteller (AgNW'ler): Üstün esneklik ve düşük tabaka direnci sağlayarak onları bükülebilir şeffaf filmler için uygun hale getirir.
• Grafen: Yeni nesil iletken katman malzemesi olarak artan ilgi ile yüksek elektrik iletkenliği, mekanik mukavemet ve şeffaflık sunar.
• Metal Örgü: Mikroskobik metalik ızgaralardan (genellikle gümüş, bakır veya nikel) oluşan metal örgü kaplamalar, yüksek optik geçirgenliği korurken çok düşük direnç elde eder.
• İletken Polimerler (örn. PEDOT:PSS): Esnek uygulamalar için kullanılan iletken polimerler şeffaflığı, esnekliği ve işlenebilirliği dengeler.

İletken malzemenin seçimi uygulama ihtiyaçlarına, maliyete ve iletkenlik ile optik performans arasında istenen dengeye bağlıdır.

3. Optik Kaplama Teknolojileri

OMTD filmleri, görsel kaliteyi artırmak için genellikle ışık yansımasını, iletimini ve renk bütünlüğünü yöneten optik kaplamalar içerir. Yaygın optik kaplamalar şunları içerir:

• Yansıma Önleyici (AR) Kaplamalar: Ekran netliğini artırmak için parlama ve yansıma kayıplarını en aza indirin.
• Yüksek Kırılma İndeksli Katmanlar: Işık yolunu kontrol etmek ve saçılmayı azaltmak, genel parlaklığı ve renk kontrastını artırmak için kullanılır.
• Optik Dengeleme Katmanları: Ekranlardaki çift kırılmayı veya açısal renk kaymasını dengeleyerek tekdüze renk performansı sağlayın.

Bu kaplamalar tipik olarak püskürtme, buharlaştırma veya kimyasal buhar biriktirme gibi hassas ince film biriktirme yöntemleri kullanılarak uygulanır.

4. Fonksiyonel Katman Kaplamaları

Optik ve iletken katmanların ötesinde, OMTD filmleri genellikle gelişmiş dayanıklılık ve performans için işlevsel kaplamalar içerir:

• Sert Kaplamalar: Özellikle dış mekan veya otomotiv uygulamaları için yüzey sertliğini ve çizilme direncini artırın.
• Hidrofobik ve Oleofobik Kaplamalar: Net görünürlüğü korumak için nemi, yağı ve parmak izlerini uzaklaştırın.
• UV ve Kızılötesi (IR) Filtreleme Katmanları: Filmi ve altındaki elektronikleri ultraviyole bozunmasından koruyun ve termal radyasyonu kontrol edin.
• Yapışma Arttırıcıları ve Tampon Katmanları: Farklı malzeme katmanları arasındaki yapışmayı iyileştirin ve mekanik stres altında delaminasyonu önleyin.

5. Kaplama ve Biriktirme İşlemleri

OMTD filmin performansı büyük ölçüde kaplama teknolojilerinin hassasiyetine bağlıdır. Kullanılan gelişmiş üretim süreçleri şunları içerir:

• Magnetron Püskürtme: Yüksek yapışma mukavemetine sahip tekdüze iletken veya optik kaplamalar oluşturmaya yönelik fiziksel bir buhar biriktirme tekniği.
• Atomik Katman Birikimi (ALD): Ultra ince fonksiyonel kaplamalar için kullanılan, film kalınlığının ve bileşiminin atomik düzeyde hassas kontrolüne olanak tanır.
• Rulodan Ruloya (R2R) Kaplama: Esnek OMTD filmlerin tutarlı kalitede, yüksek hacimli, sürekli üretimini mümkün kılar.
• Mürekkep Püskürtmeli veya Sprey Kaplama: Gümüş nanoteller veya polimerler gibi iletken malzemelerin esnek alt tabakalar üzerine desenlenmesi için kullanılır.

Her süreç hedef uygulamaya, maliyet yapısına ve gerekli malzeme performansına göre seçilir.

6. Entegrasyon ve Uygulama

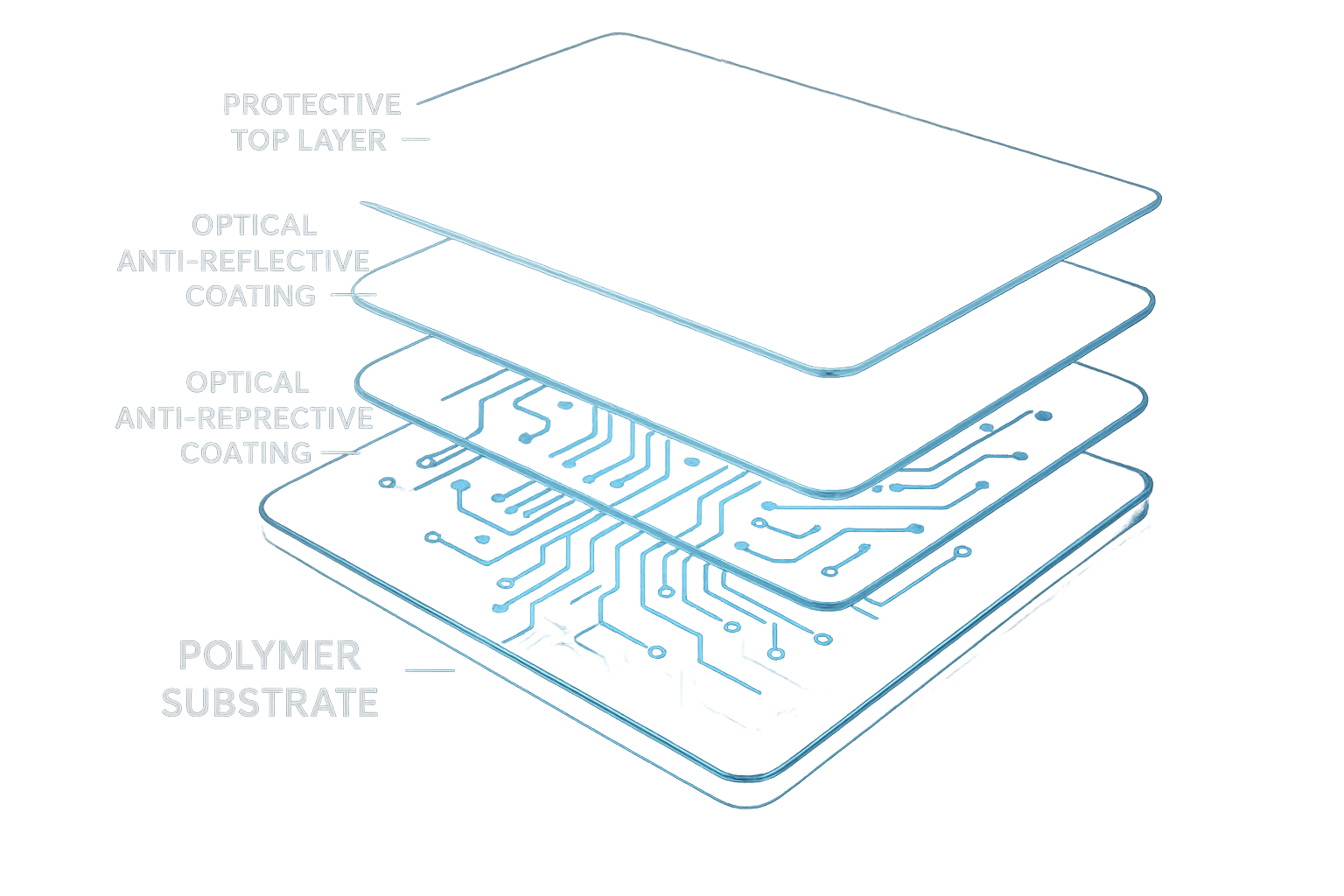

Kaplamanın ardından farklı katmanlar, her ikisini de sunan kompozit bir OMTD filme entegre edilir. optik şeffaflık ve elektronik haritalama işlevselliği . Bu entegre yapı, şeffaf OLED paneller, artırılmış gerçeklik ekranları, araç HUD sistemleri veya akıllı perakende tabelaları gibi çeşitli uygulamalar için özelleştirilebilir.

kombinasyonu ileri malzeme bilimi ve hassas kaplama mühendisliği OMTD filmlerinin yüksek optik geçirgenliği (genellikle %90'ı aşan), düşük yüzey direncini ve sağlam çevresel stabiliteyi (şeffaf ekran performansındaki temel faktörler) korumasını sağlar.

Özetle OMTD film üretimi, aşağıdakilerin sinerjik bir karışımına dayanır: şeffaf polimer veya cam yüzeyler , iletken malzemeler ITO, gümüş nanoteller veya grafen gibi ve optik ve koruyucu kaplamalar ileri biriktirme teknikleri ile uygulanır. Araştırmalar devam ettikçe malzeme esnekliği, iletkenlik ve çevresel dayanıklılıktaki gelişmelerin, yeni nesil ekran ve optoelektronik teknolojilerinde OMTD film uygulamaları yelpazesini genişletmesi bekleniyor.
